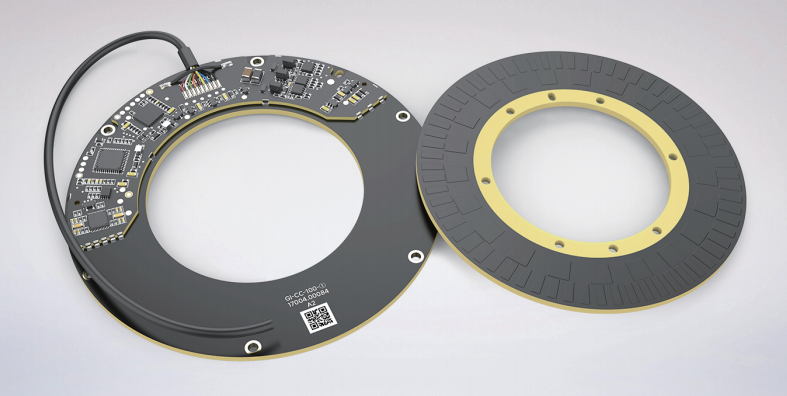

GIC-C100电感编码器



国产电感式编码器，大中空，方便安装或通过电缆、光学器件、管路及其他系统元器件。

免校准、高精度、可定制，适用于极端恶劣环境。


性能参数
分辨率(bits)23
绝对精度(arc-seconds)±20
重复精度(arc-seconds)±5
最高转速(rpm)8000
机械尺寸
定子-外径尺寸(mm)φ100.0±0.2
定子-内径尺寸(mm)φ58.00 0/+0.2
定子板厚度(mm)  2.00±0.2
转子-外径尺寸(mm)φ88.50±0.1
转子-内径尺寸(mm)φ48.50  0/+0.2
转子板厚度(mm)2.00±0.1
电气规格
电源电压(V5±5%
电流消耗-空载(mA<100mA
通讯协议RS485   BISS-C   SSI
出线方式径向出线
环境因素
EMCEC61000-6-2          EC61000-6-4
运行温度-40-105℃
储存温度-55-125℃
耐冲击性EC60068-2-27(100g 11ms)
振动耐久性EC60068-2-6(20g 10-2000Hz)
安装气隙(推荐)0.7±0.1(mm)

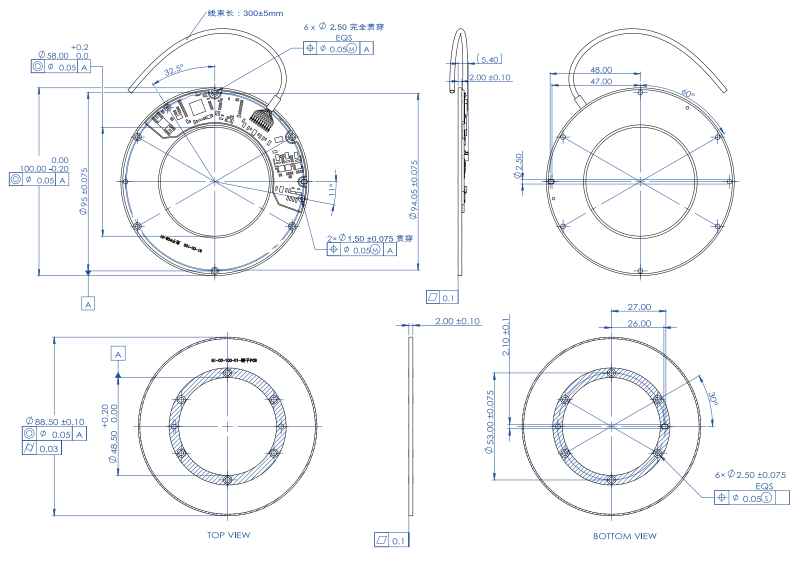

尺寸参数
