IAP20电感编码器


  • IAP-20 薄型感应式编码器是一种电感式的角度编码器，采用基于无线输能 技术的非接触式电磁感应原理设计。

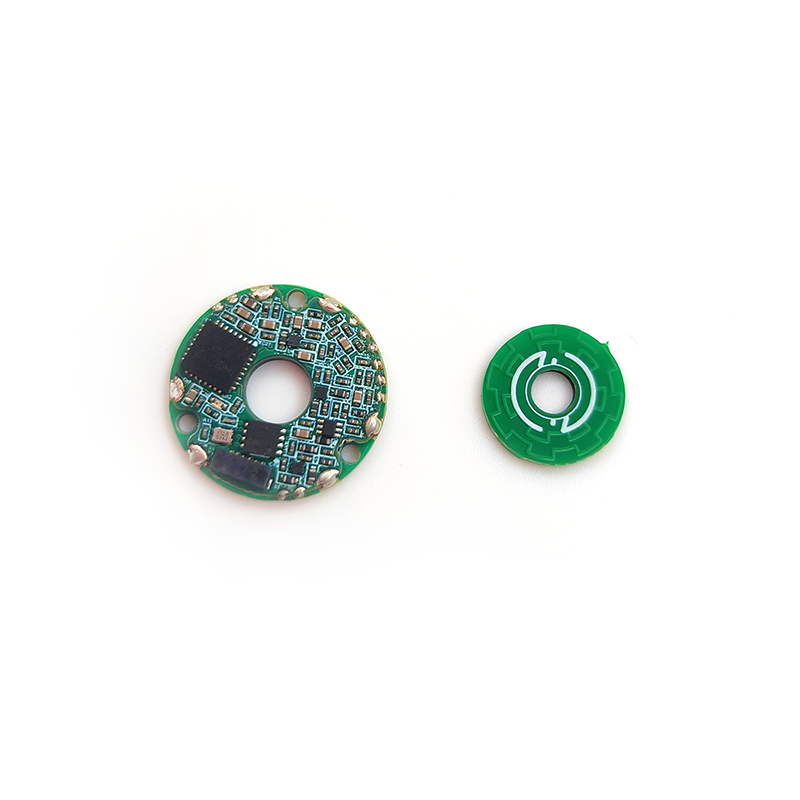

  • 产品由定子和转子两部分组成，定子供电后将能量无线传输给转子，并感应转子电磁场，转子无需供电，实时接收定子能量并施加于线圈形成规律电磁场。

  • 产品采用双码道设计实现绝对式角度输出，转子、定子之间非接触，无摩擦，定子上集成角度解算电路，采用独有技术实现低功耗并集成多种高速数字接口。

  • 转子、定子均为环形薄片中空结构，大中空结构便于穿过轴、线缆等部件。 使用时，定子与转子需要同轴平行安装，便于定子转子间的能量传输及电磁场感 应。

  • 产品不自带轴承，安装时无需联轴器，无精密安装要求。由于感应式编码器没有滚珠轴承、玻璃码盘、光源等部件，这使得感应式编码器能够实现恶劣环境下的高可靠性角度测量。

表 1   编码器基本性能参数

角分辨率

15-17 bit

最大静态误差

±0.05°

重复误差

±2 LSB

最大运行速度

4000 rpm

测量范围

单圈

旋转方向

默认顺时针递增（可调）



表 2 机械尺寸及安装

外径\内径\厚度

20\4\6.5 mm

允许安装偏心度

±0.1 mm

定转子安装间隙

0.6±0.1 mm

转子惯量

0.01 kg·mm2

重量（约）

4 g

转子和定子材料

FR-4



表 3  电气及接口

供电电压

5V

电流

< 80 mA

电气接口

六芯连接器、六芯屏蔽电缆

输出协议

SSi、BiSS-C、 RS-422 串口



表 4 环境适应性

EMC

IEC 61000-6-2、IEC 61000-6-4

工作温度

-20℃  - +60℃

储藏温度

-50℃  - +100℃

相对湿度

0 - 99%

冲击

100 g / 11 ms

振动

20 g（ 10 - 2000 Hz）

防护最高等级

IP 40


产品尺寸图
