EGcod 20 增量式光栅




• 分辨率高达1nm

• 模拟量和数字量可选，数字量无需外置细分盒

• 最高速度可达6m/s；0.1um分辨率可达2m/s

• 光学滤波与电子降噪确保 <±30nm 的典型超低电子细分误差

• 自动增益控制（AGC）、自动平衡控制（ABC）和自动偏置控制（AOC）确保信号强度和长期可靠

• 读数头内置双限位与零位磁选择，栅尺自定义零位标记和限位标记（磁性）

• LED 安装指示灯，便于安装及工况监测

• 提供20μm栅距金属尺，系统精度高达±5μm/m


类别规格参数
电气参数信号类型TTL
分辨率1nm 至 5um 可选
信号特征5V 逻辑电平
工作电压5V DC
最大工作电流100mA
环境参数运行温度-10°C - 60°C，相对湿度小于 90%，无凝结
储藏温度-20°C - 70°C
防护等级IP53
冲击 / 振动<1000 m/s², 6 ms, ½ 正弦，3 轴
<200 m/s² 最大 @ 55 to 2000 Hz, 3 轴
线缆参数电缆规格12 芯 30awg，外径 φ4.8mm±0.2mm
接头规格D-sub15 针（公头）
机械参数重量6.9g (读头)+58g/m (线缆)
外形尺寸35*13.5*10mm

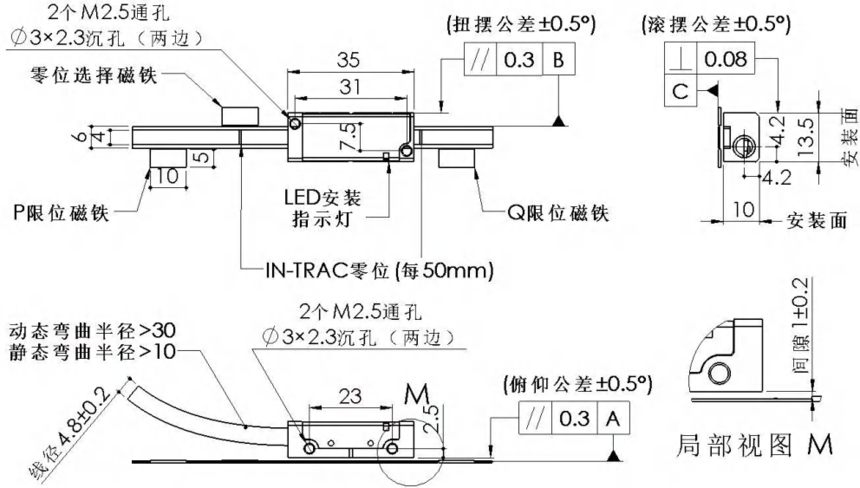

产品尺寸图
