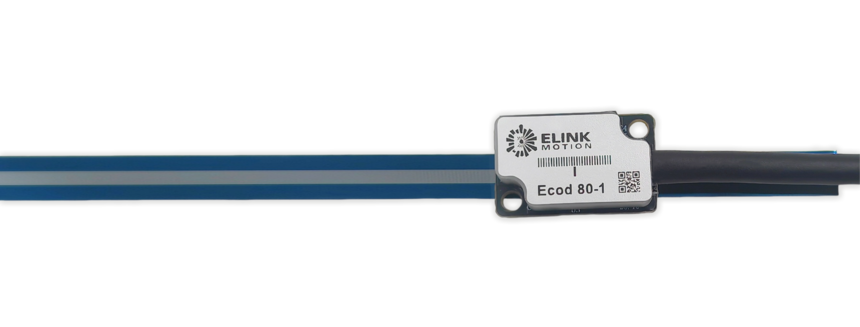

Ecod 80 系列是一款微型设计的光学增量式读数头，精度高、耐温范围广，同时具备清晰的信号指示与稳 定的电气、环境性能，支持多分辨率与高运动速度，可搭配多款线性和旋转光栅尺使用，工业适配性优异。
• 分辨率最高可达 5 nm • 重复精度最高可达 ±40 nm
• 提供丰富的直线型与旋转型应用方案
• 读数头可与所有 Ecod 系列直线光栅尺和旋转光栅尺自由组合，无需更换型号
• 配备增量信号状态 LED 指示灯
• 配备参考信号状态 LED 指示灯
• 对准公差范围大，安装简便
• 玻璃光栅尺可确保极高的原始精度（最高可达 ±1 微米）
• 可选择钢带光栅尺
• 运动速度最高可达 25 米 / 秒
• 工作温度范围为 -40 ℃ 至 +115 ℃
电气参数
| 特性 | 技术参数 | 补充说明 |
| 工作电压 | 5V DC ±5% | 具备极性保护 |
| 电流消耗 | <120mA | 空载 |
| 输出电路 | RS422 | — |

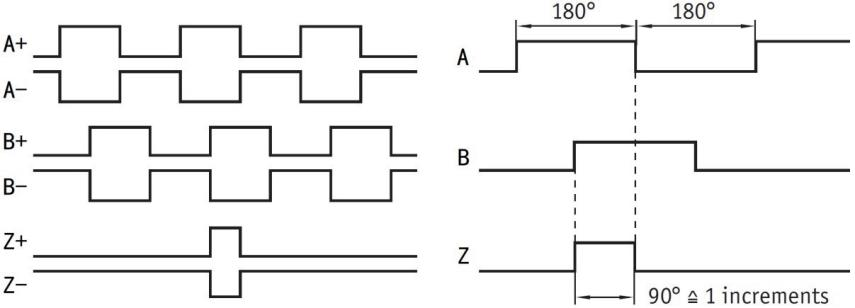

| 输出信号 | A+, A-, B+, B-, Z+, Z- | — |
| 脉冲宽度 | 1 分辨率 | — |
环境参数
| 特性 | 技术参数 | 补充说明 |
| 工作温度 | -40℃ 至 +115℃ | — |
| 储存温度 | -40℃ 至 +125℃ | — |
| 防护等级 | IP20（符合 IEC 60529 标准） | — |
| EMC 抗扰度 | IEC 61000-6-2 | 工业级抗扰度要求 |
| EMC 发射 | IEC 61000-6-4 | B 类发射限值 |
| 抗振动性（55Hz 至 2000Hz） | 400 m/s²（符合 IEC 60068-2-6 标准） | 3 轴，每轴 10 次循环 |
| 抗冲击性（6 ms） | 1000 m/s²（符合 IEC 60068-2-27 标准） | 半正弦波，3 轴 (+/-) |

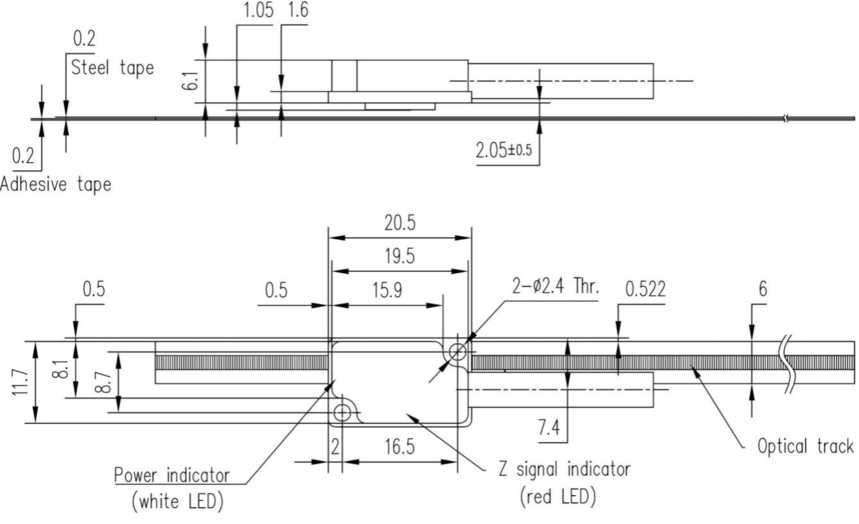

直线光栅尺对准图
玻璃码盘
| 码盘型号 | 线数 | 外径D3
(mm) | 内径D1
(mm) | 厚度
(mm) | 光学直径
(mm) | A
(mm) | 径向公差E
(mm) | 切向公差F
(mm) | 倾斜公差θ
(°) |
| R455400 | 17160 | 455 | 400 | 4.8 | 436.29 | 222.26 | 0.2 | 0.2 | 2 |
| R200120 | 7680 | 200 | 120 | 2.3 | 195.26 | 102.74 | 0.2 | 0.2 | 2 |
| R147122 | 5400 | 147 | 122 | 2.3 | 137.29 | 72.76 | 0.2 | 0.2 | 2 |
| R140102 | 5400 | 139.7 | 101.6 | 3 | 137.29 | 72.76 | 0.2 | 0.2 | 2 |
| R10870 | 3780 | 107.95 | 69.85 | 2.3 | 96.11 | 52.16 | 0.15 | 0.15 | 2 |
| R8566 | 3000 | 85 | 66 | 2.3 | 76.27 | 42.25 | 0.15 | 0.15 | 2 |
| R8351 | 2800 | 83.3 | 50.8 | 2.3 | 71.19 | 39.71 | 0.15 | 0.15 | 2 |
| R7540 | 2760 | 75 | 40 | 2.3 | 70.17 | 39.2 | 0.15 | 0.15 | 2 |
| R5738 | 1680 | 57.15 | 38.1 | 2.3 | 42.71 | 25.47 | 0.15 | 0.15 | 1.5 |
| R5738 | 1860 | 57.15 | 37.5 | 2.3 | 47.29 | 27.76 | 0.15 | 0.15 | 1.5 |
| R5734 | 1860 | 57.15 | 34.29 | 2.3 | 47.29 | 27.76 | 0.15 | 0.15 | 1.5 |
| R5026 | 1800 | 50 | 25.5 | 2.3 | 45.76 | 26.99 | 0.15 | 0.15 | 1.5 |
| R4021 | 1280 | 40 | 21 | 2.3 | 32.54 | 20.38 | 0.15 | 0.15 | 1.5 |
| R3621 | 1080 | 36 | 21 | 2.3 | 27.46 | 17.84 | 0.15 | 0.15 | 1.5 |
| R3421 | 1164 | 33.5 | 21 | 2.3 | 29.59 | 18.91 | 0.15 | 0.15 | 1.5 |
| R2713 | 972 | 26.67 | 12.7 | 2.3 | 24.71 | 16.47 | 0.1 | 0.1 | 1 |
| R2110 | 525 | 21 | 9.525 | 2.3 | 13.35 | 10.79 | 0.1 | 0.1 | 1 |
| R1910 | 512 | 19.05 | 9.525 | 2.3 | 13.02 | 10.62 | 0.1 | 0.1 | 1 |
| R1908 | 648 | 18.5 | 8 | 2 | 16.48 | 12.35 | 0.1 | 0.1 | 1 |
